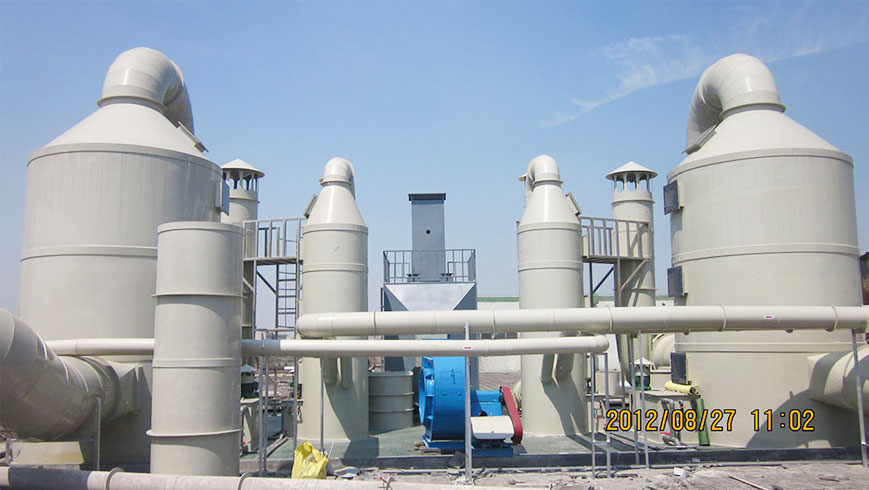

该实验室为土壤消解及提取，所使用试剂（高浓度高氯酸、硝酸等）用量大、浓度高，排出尾气为高浓度未能完全被分解的高氯酸及硝酸气雾，单塔难以充分完全处理，故采用双塔二级处理方式。

工作原理：实验室产生的浓度高未能完全被分解的高氯酸及硝酸气雾，首先进入一级喷淋塔，在塔内的流动方向由于风机的作用由下往上，加入纯碱的水依靠循环水泵，由上往下，作自由落体喷洒，与废气流向形成对流，使废气中的酸与水中的纯碱充分发生中和化学反应，经过一级喷淋塔处理后的废气由于浓度较高，可能存在未完全处理干净的情况，故再次使用喷淋塔对无机废气进行处理，确保废气完全处理干净，达标后进行排放。

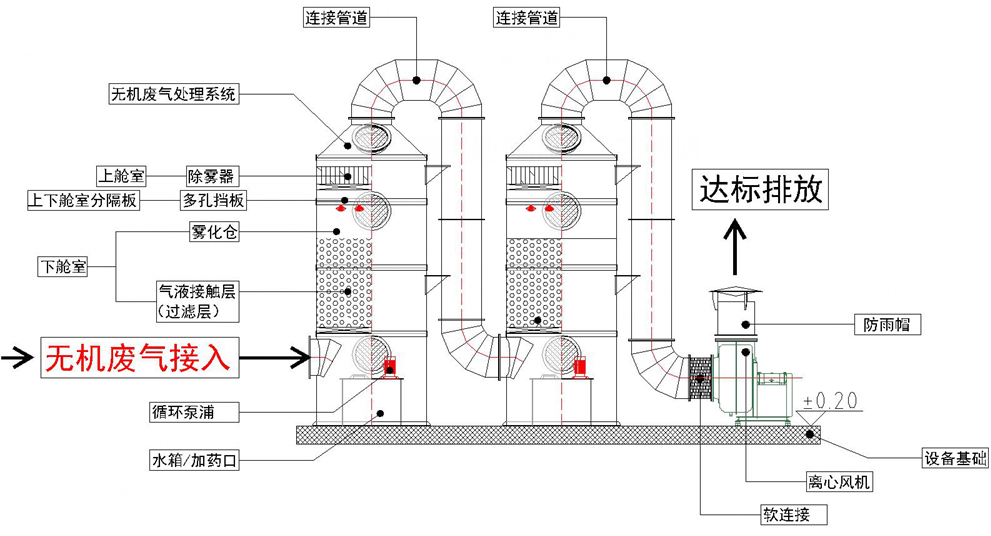

无机废气二级双塔处理系统高程图：

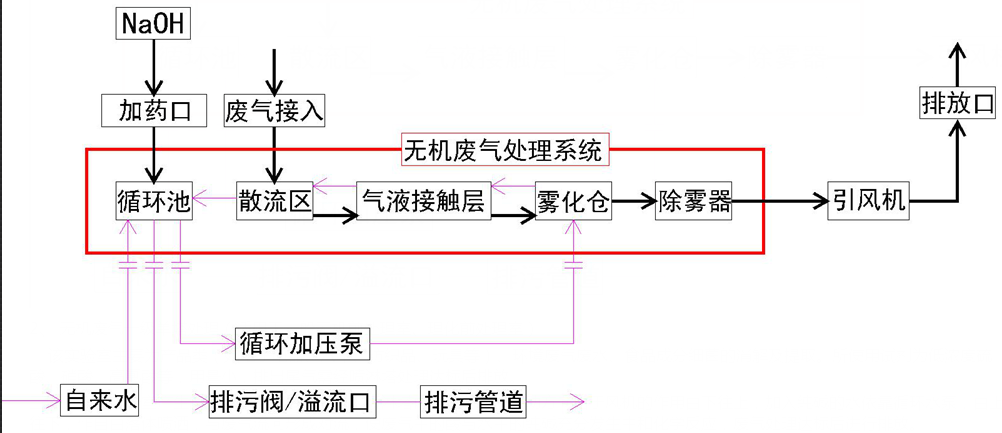

无机废气二级双塔处理系统流程图：

无机废气一级单塔处理（适用于一般无机前处理室、理化前处理室）

    该实验室主要为产品类（如电子电器、汽车、纺织品、玩具等）、环境废气废水、食品成分细菌的消解及提取。所使用试剂为低浓度硫酸、硝酸、高氯酸等，用量小，排出尾气需经喷淋塔处理达标后排放。

工作原理：实验室产生的含酸等无机废气，进入喷淋塔内，在塔内的流动方向由于风机的作用由下往上，加入纯碱的水依靠循环水泵，由上往下，作自由落体喷洒，与废气流向形成对流，使废气中的酸与水中的纯碱充分发生中和化学反应，废气处理达标后进行排放。

无机废气一级单塔处理系统高程图：

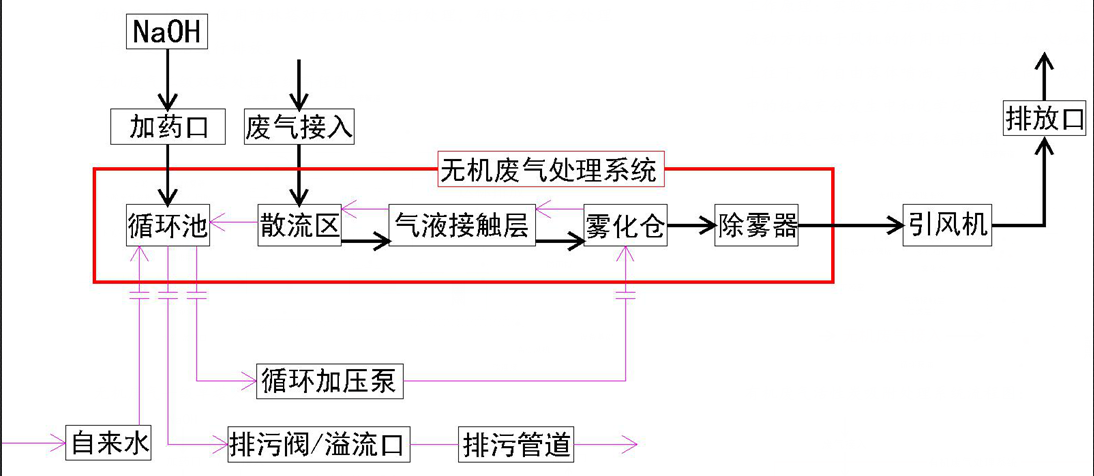

无机废气一级单塔处理系统流程图：

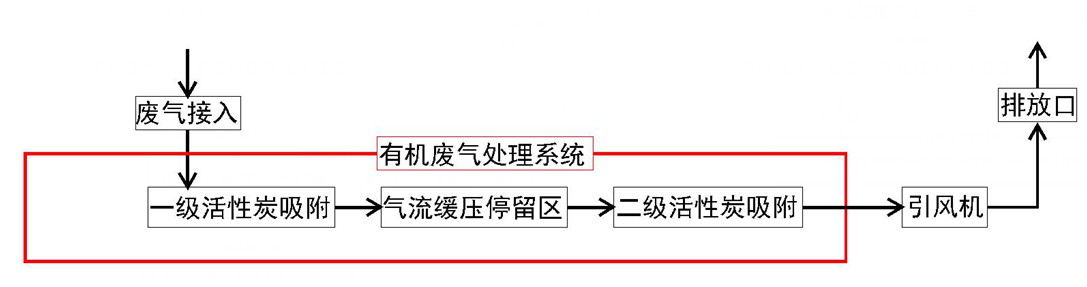

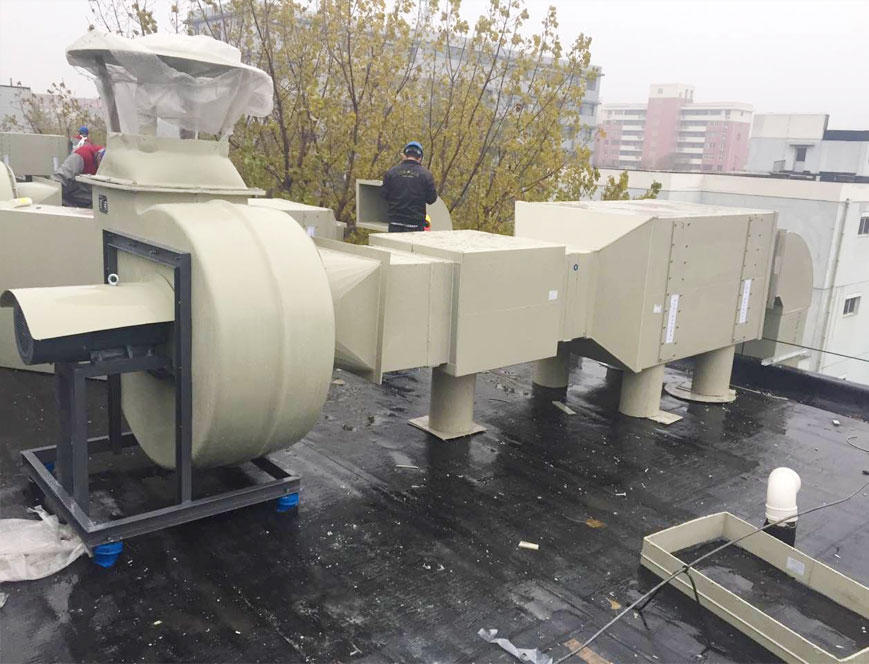

3. 有机废气活性炭吸附箱处理（适用于有机前处理实验室）

该实验室主要产生含有苯、醇、酮、觯、酯、汽油类、异味、颗粒等有机溶剂的废气，可选用颗粒型活性炭进行吸附处理。能有效的将废气处理达标后排放。

工作原理：气体经管道进入吸附箱后，在两个不同相界面之间产生扩散过程，利用多孔性固体吸附剂活性炭具有吸附作用，能有效的阹除工业废气中的有机类污染物质和色味等，扩散结束，废气经过吸附箱完全处理后被风机吸出并排放出去。

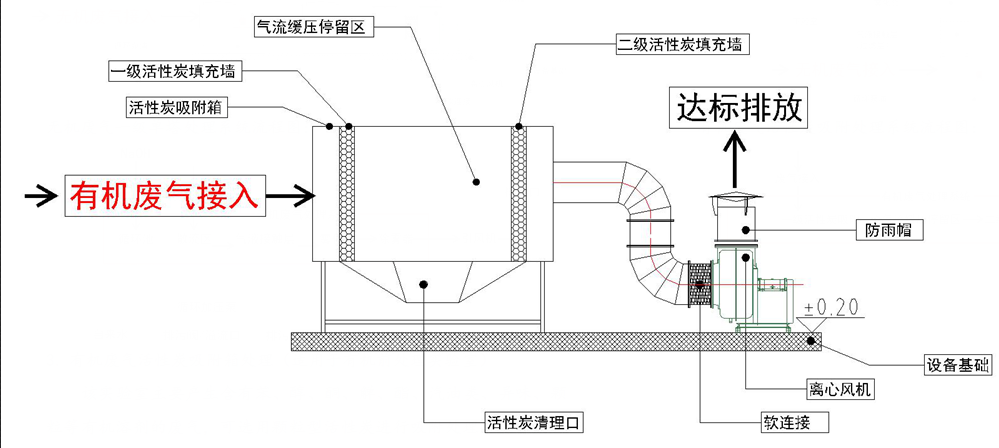

有机废气活性炭吸附处理系统高程图：

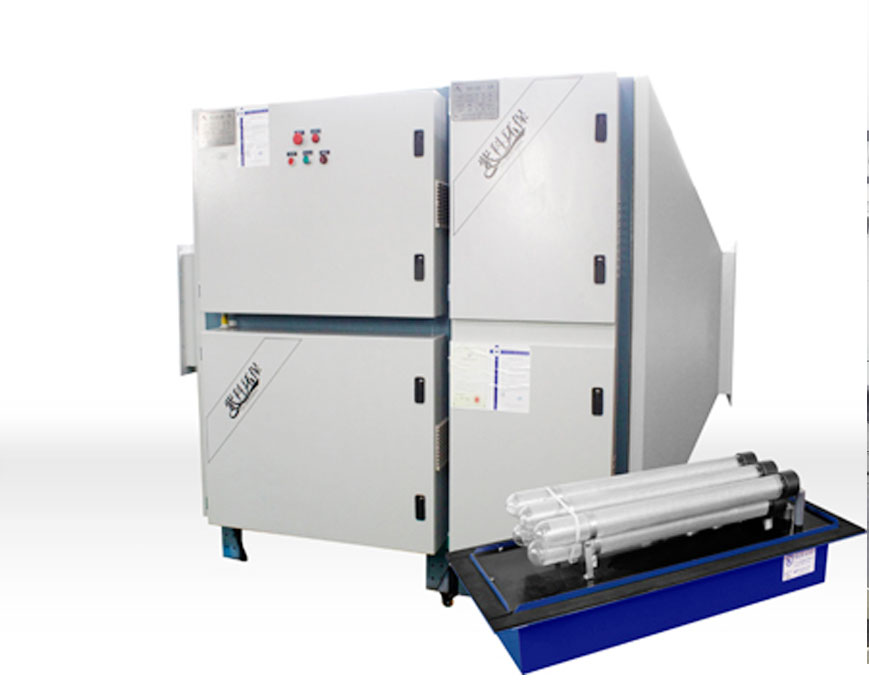

废气处理系统（催化剂）
