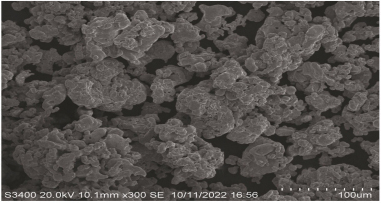

（方大牌）本系列产品是由Cu和Zn组成的合金粉末，根据成分不同和生产工艺的区别，常用组成配比为CuZn10、CuZn20、CuZn30，Zn在Cu中的高溶解度形成α固溶体，单相粉末固相烧结末期的晶粒生长主要取决于孔洞与晶界之间的反应。一定形状和一定数量的孔洞对晶界的钉扎，使晶界不易运动，晶粒不易生长。粉末体较高的表面能和粉末颗粒压制后的畸变能是促进粉末压坯烧结的内在驱动力，从而达到热力学上自由能更低、更加稳定的状态。
ABR系列产品提供无铅、环保的黄铜粉，主要应用于粉末冶金结构零件、摩擦制动材料、金属注射成型(MIM)等行业。
| 产品规格 | 组成 (%) | 松装密度 (g/cm3) | 流动性 (s/50g) | 粒度分布(%) | ||||
| +60 | -60/+100 | -100/+150 | -200/+325 | -325 | ||||
| ABR-10 | Cu90Zn10 | 3.0-3.4 | 25.0 | TR | 6.0 | 10.0 | 25.0 | 45 |
| ABR-20 | Cu80Zn20 | 30.0 | 7.0 | 12.0 | 26.0 | 40 | ||
| ABR-30 | Cu70Zn30 | 2.6-3.2 | 8.0 | 10.0 | 25.0 | 43 | ||
烧结典型性能 还原性气氛30mins at 872℃烧结性能 | |||
| 烧结性能 | ABR-10 | ABR-20 | ABR-30 |
| 烧结密度 | 8.0g/cm3 | 7.8g/cm3 | 7.6g/cm3 |
| 横向断裂程度 | 55,000psi(380MPa) | 70,000psi(483MPa) | 70,000psi(483MPa) |
| 极限抗拉程度 | 26,000psi(180MPa) | 28,000psi(190MPa) | 30,000psi(205MPa) |
| 屈服强度 | 12,000psi(83MPa) | 13,000psi(90MPa) | 14,000psi(97MPa) |
| 延伸率 | 10 | 12 | 14 |
| 硬度 HRH | 75 | 77 | 79 |
压制性能 在含有3/4%硬脂酸锂的预混合料中，使用30tsi压力压制的TRS试样上测定 | |||
| 压制性能 | ABR-10 | ABR-20 | ABR-30 |
| 生坯密度 | 7.8g/cm3 | 7.5g/cm3 | 7.2g/cm3 |
| 生坯强度 | 1000psi(6.9N/MM2) | 1250psi(8.6N/MM2) | 1100psi(7.6N/MM2) |
C.R ©36672.OCT.P.b O.S.
苏ICP备2024136214号-2 |
苏公网安备32011302322984号
新闻动态
媒体报道
行业动态
服务案例
联系我们
江苏互联网举报中心
