（方大牌）本系列产品是由Cu和Sn组成的合金粉末，根据合金化方式不同分为预合金青铜粉、预混合青铜粉以及扩散青铜粉，烧结CuSn含油轴承在Sn含量为9%-12%的时候形成α青铜固溶相结构，强度性能高，减摩性能最好。
预混合青铜粉具有优异的韧性和强度，是青铜基含油轴承主要原材料。DPB系列产品具有低松比、易成形、高比表面积和表面活性，烧结尺寸、温度稳定等特点，适用于制备各类多孔材料、含油轴承金刚石锯片等产品。本系列产品烧结后具有含油率高、收缩率稳定、油孔组织细致均匀等特点，主要应用于制造自润滑含油轴承、摩擦制动材料、粉末冶金结构零件、金刚石工具胎体材料等行业。

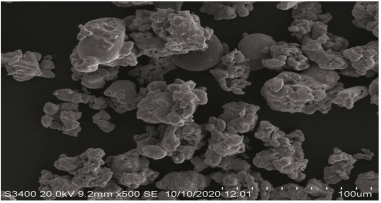

| 产品规格 | 收缩率 (%) | 松装密度 (g/cm3) | 流动性 (s/50g) | 标准分布(%) | |||
| +100 | +325 | -325 | |||||
| 预混合青铜粉 | PMB-06C | -0.4~-0.8 | 2.3-2.9 | 45.0 | 5.0 MAX | Bal. | 35-55 |
| PMB-09C | -0.6~-1.0 | ||||||
| 扩散青铜粉 | DPB-06A | -0.4~-0.8 | 2.2-2.9 | ||||
| DPB-09A | -0.6~-1.0 | ||||||
PMB-06C用于制造烧结青铜轴承(含油)和结构件。PMB-06C含有10%的锡，设计在704-760℃的温度下烧结，以生产具有良好延展性和高强度的轴承。本系列产品以其一致的尺寸控制而著称，适合制造小型轴承。其细孔隙度和光滑的表面可减少运行噪音。
| PMB-06C典型性能 | |||||||
| 在厚度为6.3mm的横向断裂试样上测定，还原性气氛15 mins at 760℃烧结性能 | |||||||
| 生坯密度 | 6.3g/cm3 | ||||||
| 生坯强度 | 1305psi(8.99N/mm2) | ||||||
| *尺寸变化 | -0.8% | ||||||
| 横向断裂程度 | 36,500psi(251N/mm2) | ||||||
*尺寸变化根据模具尺寸计算得出
C.R ©36672.OCT.P.b O.S.
苏ICP备2024136214号-2 |
苏公网安备32011302322984号
新闻动态
媒体报道
行业动态
服务案例
联系我们
江苏互联网举报中心
