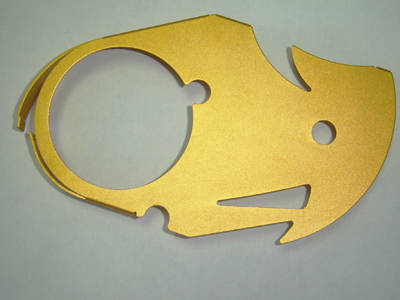

导电氧化是一种通过化学或电化学方法,在金属(主要是铝及铝合金)表面生成一层极薄、致密且具有良好导电性的氧化膜的工艺。
导电氧化工艺的核心优势
导电氧化工艺能解决许多电子领域的核心痛点,源于其以下几大突出优势:
1. 优异的导电性(核心优势)
优势解读:膜层极薄且本身是导电的氧化物或由导电网络构成,因此表面电阻极低,不影响电路的连接和信号的传输。
价值:完美解决了“既要防腐蚀,又要保证电接触”的矛盾,是铝制电子外壳、连接器等元件的理想选择。
2. 良好的耐腐蚀性
优势解读:这层薄而致密的氧化膜能有效阻挡水汽和腐蚀性介质的侵入,为铝基体提供可靠的防护。
数据支撑:通常能通过24-96小时的中性盐雾试验,能满足大多数电子设备的使用环境要求。
3. 极佳的尺寸稳定性
优势解读:由于膜层极薄(通常1-2μm),处理前后工件的尺寸变化微乎其微,几乎可以忽略不计。
价值:特别适合精密零件、接插件、屏蔽腔体等对尺寸公差要求极高的场合。
4. 工艺简单,高效节能
优势解读:化学导电氧化通常在常温下进行,无需复杂的电源和冷却系统,处理时间短(几十秒到几分钟),能耗低。
价值:生产效率高,成本低廉,非常适合大规模自动化生产。
5. 良好的附着力和后续加工性
优势解读:导电氧化膜是理想的涂装底层,与油漆、粉末的结合力优异。同时也易于进行焊接。
价值:实现了“导电-防护-装饰”的一体化解决方案。
典型应用领域
导电氧化是铝制电子元件的“功能性外衣”,广泛应用于:
电子与通信设备:

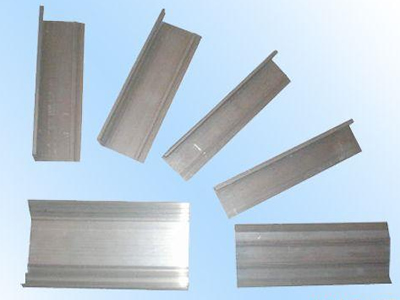

电磁屏蔽罩(EMI Shielding):防止内部电路辐射干扰,也阻挡外部干扰。导电氧化层构成了屏蔽体的导电连续表面。

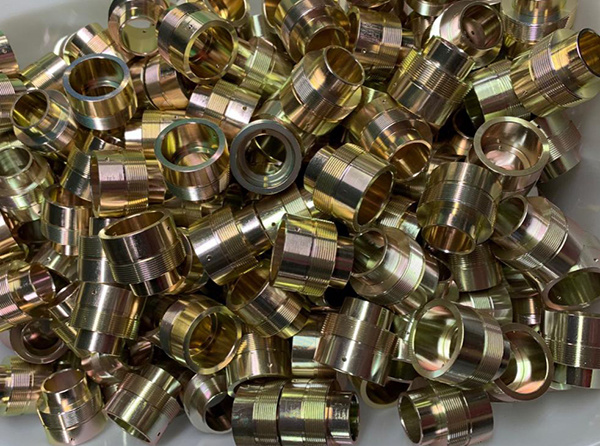

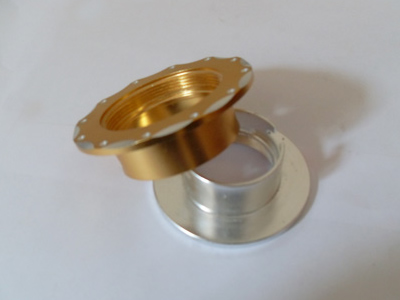

连接器(端子)、接插件:保证信号传输的稳定性和低接触电阻。

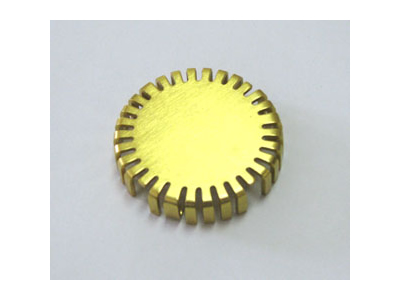

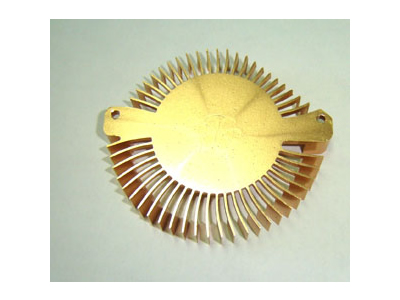

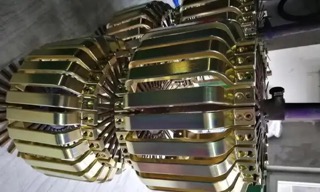

芯片散热底座、微波器件:在保证散热和导电的同时提供防护。
航空航天与军工:
飞机、卫星上的铝制电子单元壳体、波导元件等,要求轻量化、高可靠性和良好的电性能。
精密仪器与传感器:

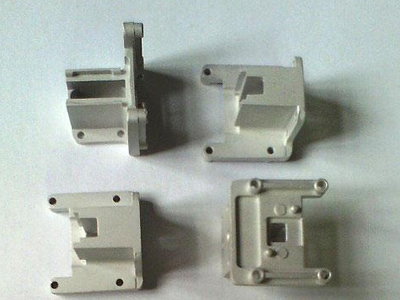

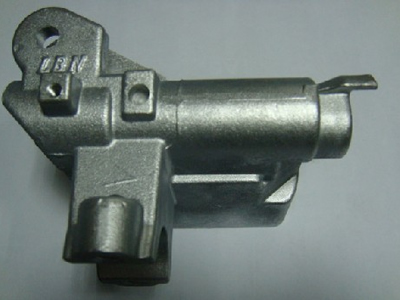

仪器外壳、内部支架,既需要接地,又需要防腐蚀。
