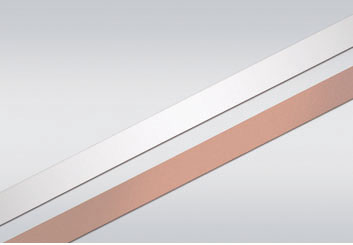

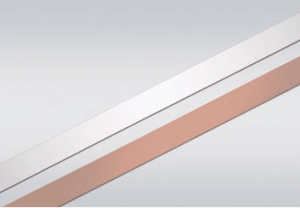

单面镀银的核心价值在于实现功能的集成与隔离。
高频电路板/陶瓷基板:
需求: 在微波射频(RF)电路、雷达、卫星通信等应用中,需要一条损耗极低的信号传输路径。银的高导电性使其成为理想选择。
解决方案: 在基板的一面制作电路并镀银,作为信号层;另一面则保持原状(如陶瓷)作为绝缘支撑,或制作接地层并采用其他处理(如镀金、镀锡),从而实现功能分离。
柔性电路板:
需求: FPC的某一面需要用于焊接或作为低电阻接触点,而另一面需要保持柔性或用于粘贴。
解决方案: 单面镀银可以提供优异的可焊性和导电性,同时不影响另一面的物理特性。
金属基板(如铜、铝):
需求: 需要一面具有极高的导电性(镀银),而另一面则作为散热面(保留铜、铝的高导热性)或作为结构安装面。
解决方案: 单面镀银实现了“一面导电,一面导热”的功能分化,优化了器件的热管理和电气性能。
电子元器件的特定功能面:
例如,某些传感器的敏感面需要银的优异电学特性,而安装面则需要良好的结合力或绝缘性。
优势:
功能集成: 在一个零件上实现多种功能(如导电/绝缘、导电/散热)。
节约成本: 显著减少了贵金属银的消耗量。
性能优化: 为高频、高速电路设计提供了最优的解决方案。
设计灵活: 解放了电路设计空间,允许更复杂的布局。
1.镀层用于防止腐蚀,增加导电率、反光性和美观;
2.广泛应用于电器、仪器、仪表和照明用具等制造工业;
3.电器、仪表等工业还采用无氰镀银。无氰体系的药水,因其稳定性差,市场推广有限;
4.为了防止银镀层变色,通常要经过镀后处理,主要是通过浸泡涂覆一层有机膜覆盖层;
